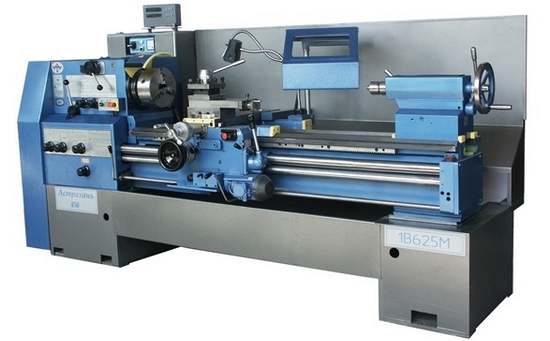

Токарный станок 1В625М

Токарный станок 1В625М - станок токарно-винторезный, предназначенный для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне. Исполнение и категория размещения станка в части условий эксплуатации - УХЛ4 по ГОСТ 15150-69;

Токарный станок 1В625М позволяет обрабатывать цилиндрические и конические заготовки диаметром до 500 мм. Станок применяется для производства широкого спектра  токарных работ, таких как: точение, растачивание внутренних поверхностей, сверление, зенкерование, развертывание  и нарезание. Основные детали станка отлиты из высококачественной стали, обеспечивающей их долговременную эксплуатацию.

Шлифованные направляющие станины токарного станка 1В625М с РМЦ 2000 мм, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки.

Станок 1В625М применяется во всех отраслях современной промышленности в единичном и серийном производстве.

Ремонт токарного станка

ООО "Мастер" качественно и в короткие сроки выполнит ремонт токарного станка 1В625М. Для этого на территории предприятия имется все необходимое ремонтное и диагностическое оборудование для проведения наиболее полного и качественного ремонта.

Технические характеристики станка

Наибольший диаметр обрабатываемой заготовки, мм
- над направляющими
- над суппортом
- в выемке станины

500
290
690
Конец шпинделя по ГОСТ 12593-93
Диаметр цилиндрического отверстия шпинделя (не менее), мм
Центр в шпинделе с конусом Морзе по ГОСТ 13214-79
6
70
7032-0054 (Метр. 80)
Количество частот вращения шпинделя
Пределы частот вращения шпинделя, об/мин
Мощность привода главного движения, кВт
24
10-2000
6/7,1
Пределы рабочих подач суппорта, мм/об
- продольной подачи
- поперечной подачи

0,031-27,28
0,016-13,64
Пределы параметров нарезаемых резьб при основном наборе сменных колес, не менее
- шаг метричекой резьбы, мм
- шаг дюймовой резьбы, нит\1''
- шаг модульной резьбы, модуль
- шаг питчевой резьбы, питч

0,5-224
56-0,13
0,5-224
56-0,13
Предельные размеры обрабатываемых длинных конусов
- угол наклона образующей, град.
- длина прямого и обратного конуса, мм

0-14
400
Суммарная мощность электродвигателей, установленных на снанке, кВт 6,67/7,77
Наибольшая длина обрабатываемой поверхности, мм (не менее) 950 1450 1950
Наибольшая длина обрабатываемой заготовки, мм 1000 1500 2000
Габаритные размеры станка, мм
- длина
- ширина
- высота

2680
1220
1510

3300
1220
1510

3800
1220
1510
Масса станка, кг 2430 2800 3100
